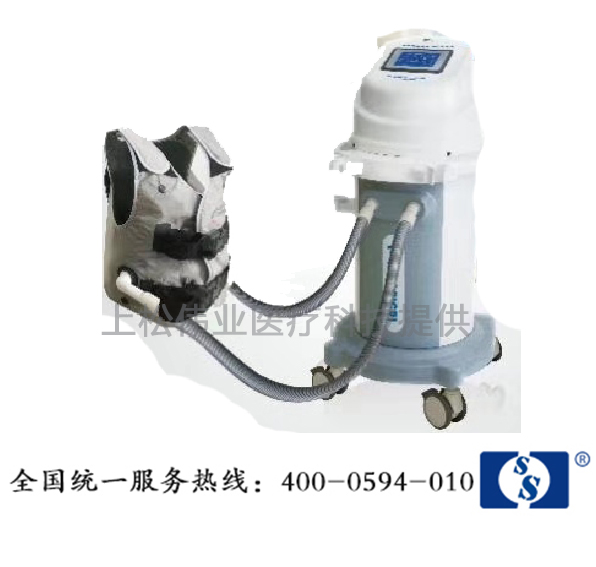

ACS202全胸腔高頻脈沖排痰系統簡介（性能和參數）

                                             （標配霧化功能）

目前臨床上對術后呼吸系統感染以及支氣管擴張所引起的支氣管管壁損壞、扭曲變形的患者主要采用胸部物理治療（人工叩背）來完成，這種方式既耗時又費力，且療效欠佳，近年來，我公司針對上述情況專心科研，首先推出了手持式排痰機，胸部物理治療的效果已經得到了極大的改善，但這種方式來帶來了護理人員勞動強度的增加，在此背景下，我公司又研發出新一代排痰機——全胸腔高頻脈沖排痰系統（氣道清除系統），主機配備雙空氣輸出口，同時輸出兩路氣流，加強給患者胸壁壓力，保證治療效果。

1、產品特點：

——觸摸型5.6寸彩色液晶顯示器，清晰明了，使你輕松掌握

——增加霧化功能，兼有霧化和排痰雙功效的產品

——操作便捷，全程無需人工協助、自動完成，不但極大地減輕了醫護人員的勞動強度同時也提高了治療效果

——雙導氣管同時充氣工作使得患者胸腔受力分布均勻，大大提高了患者治療過程中的舒適度，療效更加顯著

——可拆卸式充氣背心/充氣胸帶，操作方便，易清洗

——高可靠性，低噪聲，內部元器件均采用進口品牌

——遠程一鍵控制用來代替“啟動”或者“暫停”，使用更加安全便捷（選配）

——打印治療參數記錄（選配）

2、適用范圍：

適用于多種原因引起的呼吸道分泌物增多、排出不暢者，促進患者痰液的排出

3、技術參數：

——定時調節范圍1min～100min

——手動模式頻率調節范圍：2Hz～26Hz

——振動強度調節范圍：1～11檔

——壓力范圍：0.5-3.9Kpa

——霧化率≥0.2ml/min

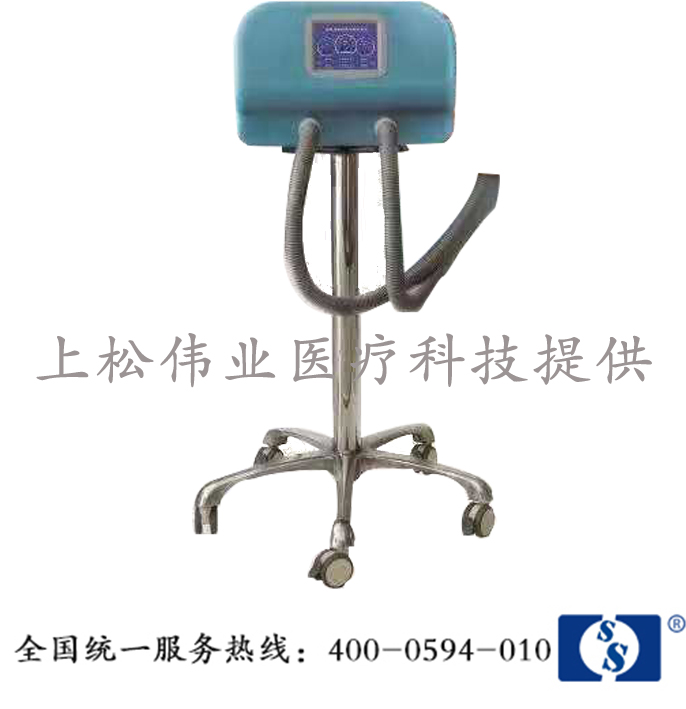

ACS201全胸腔高頻脈沖排痰系統簡介（性能和參數）

                                           （無霧化功能）

目前臨床上對術后呼吸系統感染以及支氣管擴張所引起的支氣管管壁損壞、扭曲變形的患者主要采用胸部物理治療（人工叩背）來完成，這種方式既耗時又費力，且療效欠佳，近年來，我公司針對上述情況專心科研，首先推出了手持式排痰機，胸部物理治療的效果已經得到了極大的改善，但這種方式來帶來了護理人員勞動強度的增加，在此背景下，我公司又研發出新一代排痰機——全胸腔高頻脈沖排痰系統（氣道清除系統），主機配備雙空氣輸出口，同時輸出兩路氣流，加強給患者胸壁壓力，保證治療效果。

1、產品特點：

——觸摸型5.6寸彩色液晶顯示器，清晰明了，使你輕松掌握

——操作便捷，全程無需人工協助、自動完成，不但極大地減輕了醫護人員的勞動強度同時也提高了治療效果

——雙導氣管同時充氣工作使得患者胸腔受力分布均勻，大大提高了患者治療過程中的舒適度，療效更加顯著

——可拆卸式充氣背心/充氣胸帶，操作方便，易清洗

——高可靠性，低噪聲，內部元器件均采用進口品牌

2、適用范圍：

適用于多種原因引起的呼吸道分泌物增多、排出不暢者，促進患者痰液的排出

3、技術參數：

——定時調節范圍1min～100min

——手動模式頻率調節范圍：2Hz～26Hz

——振動強度調節范圍：1～11檔

——壓力范圍：0.5-3.9Kpa

經顱磁電療儀是我公司科研人員在相關領域專家的指導下經過多年研究，采用生物信息模擬及計算機軟件技術研制而成。重復性經顱磁rTMS（負極性交變電磁場）刺激的應用，突破了傳統物理治療因子難以透過顱骨屏障的難關。

NK-IA家用型經顱磁電療儀的治療原理：
（一）重復性經顱磁刺激（rTMS)----治療帽
　　以腦生理學、磁生物學、生物物理學和臨床腦病治療學為基礎，運用生物組織磁導率基本均勻的原理，通過特制的治療發生體輸出特定規律的經顱磁（負極性交變電磁場）刺激，透過皮膚和顱骨達到腦內較深層組織，作用于腦細胞和腦血管，該治療方法突破了傳統物理治療因子難以透過顱骨屏障的難關。經顱磁刺激對腦組織的生理效應主要表現在以下幾個方面：
　　1、 增加腦血管彈性
　　2、 改善病灶區的血液循環
　　3、 改善腦組織的代謝環境
　　4、 引導患者腦磁功能趨向正常化、秩序化。
（二）仿真生物電刺激肢體神經肌肉---肢體電刺激
　　通過仿真生物電刺激，使患肢以被動的節律性收縮和舒張的方式來模擬主動運動，達到以下療效：
　　1、在患肢周圍神經及肌肉周圍受到仿生電刺激的同時，電刺激也可以傳入神經脊髓并投射到高級中樞去，使病灶尚未完全壞死的神經細胞興奮性得以提高，從而起到促進其功能重建的作用。
　　2、仿真生物電刺激能夠降低突觸傳導阻力，從而可以在病灶區周圍網樣的神經突觸聯系中形成新的傳導通路。
　　3、由于周圍性代償的存在，在癱瘓的肌肉受到電刺激時，尚有功能的肌纖維可以增粗——使肌力有所增加；尚有功能的運動神經末梢可以增加其分支，以支配失神經支配的肌肉纖維，使功能得以恢復。

（三）仿真生物電刺激小腦頂核----耳后電極

       仿真生物電（無序波）通過乳突穴顱外刺激小腦頂核、腦細胞和腦血管，通過以下三個方面作用，以起到腦功能恢復的效果：
　　1、舒張腦血管、改善血管彈性，增加大腦局部血流量，改善腦血液微循環。
　　2、啟動腦內源性神經保護機制，保護神經細胞，改善腦細胞的代謝環境，使受損腦細胞代謝加快。

　　3、穩定腦神經細胞膜電位，抑制去極化波，引導非正常腦電趨向正常。

主要技術參數

SHC2600/8500一艙二室四門8+4座

醫用空氣加壓氧艙技術參數及配置清單（豪華型）

一、執行標準

1、執行GB/T12130-2005《醫用空氣加壓氧艙》國家標準;

2、《醫用空氣加壓氧艙》產品技術要求

3、GB150.1～4-2011《壓力容器》

4、TSG24-2015《氧艙安全技術監督監察規程》

5、GB9706.1-2007《醫用電氣設備第一部分：安全通用要求》

6、YY0505-2012《醫用電氣設備第 1-2部分：安全通用要求并列標準：電磁兼

容要求和試驗》

7、NB/T47013-2015《承壓設備無損檢測》

8、GB50222-1995《建筑內部裝修設計防火規范》

9、GB/T7134-2008《澆鑄型工業有機玻璃板材》

10、GB12243-2005《彈簧直接載荷式安全閥》

11、滿足國家食品藥品監督管理局產品檢測要求

12、GB50235《工業金屬管道工程施工規范》

13、GB50751《醫用氣體工程技術規范》

14、GB50236《現場設備、工業管道焊接工程施工驗收規范》

二、概述

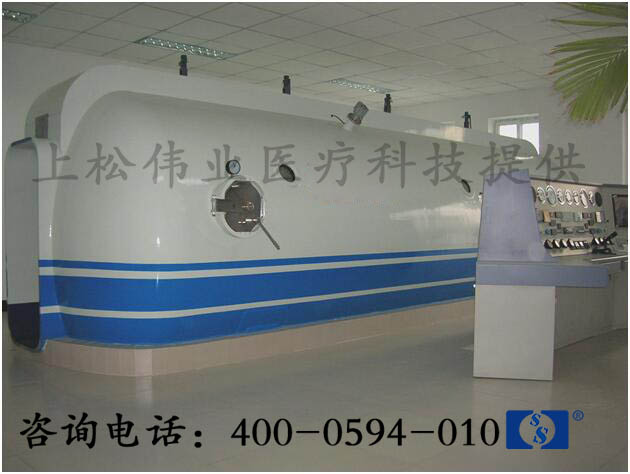

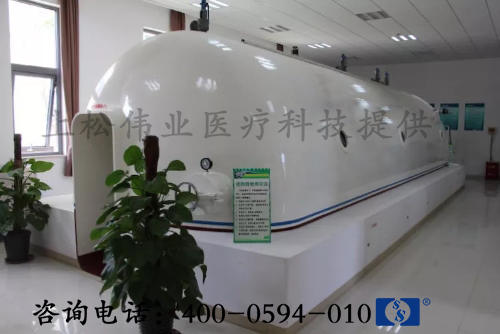

SHC2600/8500一艙二室四門8+4座醫用高壓氧艙本體為圓桶形結構。艙內

凈空直徑2.6米，長度8.5米，壹只內置特制旋壓封頭，將圓筒形整體結構分隔

為兩室。艙內總容積為42.80m

，過渡艙長 3米，艙容  13.62m

要求（多人氧艙人均艙容≥3.0m

3

3

，其中治療艙長5.5米，艙容29.19m，人均艙容

3.65m

3

3

，人均艙容  3.41m

3

，均超過新國家標準的

3

）。達到美國、日本等先進國家人均艙容指標。

艙體兩端加強門圍欄內側和中間封頭門圍欄兩側各安裝一扇隨動升降耐壓自封

門（國內首創，本公司獨家所有），艙門透光尺寸高1.7米、寬0.80米。四道門

的打開或關閉使主、過渡艙成為兩個獨立的治療艙。治療艙設8套、過渡艙設4

套呼吸裝置，主、過渡艙內另設3套一級吸氧裝置和吸痰裝置（治療艙2套，過

1

上海七零一所楊園高壓氧艙有限公司

渡艙 1套），供氣管切開或其它重、危病人使用；供加壓前急救吸引用。治療艙

內裝 8套、過渡艙內裝 4套高靠背角度可調客車用豪華座椅，可同時供身材、

體格不同的病人進行集體治療。病人多時，開治療艙可治療8位病人，過渡艙作

過渡艙備用；病人少時開過渡艙，可治療4位病人，治療艙作過渡艙備用。

氧艙整體結構合理，安全可靠、操作簡便。

氧艙配有壓力調節系統、呼吸氣系統、艙內環境調節系統、電氣系統、設

置專用氮氣驅動獨立水噴淋消防系統、計算機操艙管理系統、彩色電視監控系

統,滿足病人舒適治療。

三、主要技術數據

1．氧艙型號：SHC2600/8500多人氧艙

2．艙體型式：一艙二室四門8+4座

主副艙互為過渡

3 .主要技術數據及要求：

艙體直徑：Φ2600mm。

艙體長度：8500mm

艙體容積：主艙29.19m

人均艙容：GB/T12130-2005第5.2.8條規定：多人氧艙，人均艙容≥3.0m

實際人均艙容：主艙3.65m

副艙3.41m

4．設計壓力：  0.24MPa

5．工作壓力：  0.20MPa

3

副艙13.62m；

3

3

3

3

6．治療人數：主艙8人，副艙4人

7．加減壓控制方式：手動、電操器、計算機

8．升降壓速率：GBT12130-2005第5.3.7條規定：

治療艙時：升降壓速率在0.004 MPa/min～0.02MPa/min

過渡艙時：升降壓速率在0.008 MPa/min～0.08MPa/min

9．溫控要求：滿足GB/T12130-2005第5.5.2條規定

艙內溫度值應控制在：18℃～26℃范圍內，溫度變化率應不大于3℃/min

2

上海七零一所楊園高壓氧艙有限公司

10．艙內噪音：低于GB/T12130-2005第5.3.8、第5.5.5條規定

加壓時：≤65dB（A）空調時：≤55dB（A）

11．艙內照度：GB/T12130-2005第5.6.1條規定

艙內照度值?≥60Lx照度不均勻度≤60%

注:本公司產品要求照度?≥100Lx

12．艙內氧濃度：GB/T12130-2005第5.4.10條規定≧23%

13．接地電阻值：GB/T12130-2005第5.6.4條規定≧4Ω

14．進艙電壓：GB/T12130-2005規定≧24V

15．艙外應急排放裝置卸壓時間：GB/T12130-2005第5.3.5條規定

從最高工作壓力降至0.01MPa的時間≤2.5分鐘

本公司產品保證≤2.5分鐘≥1.5分鐘,確保艙內人員的安全

3

上海七零一所楊園高壓氧艙有限公司

四、主要配套設備

一、氧艙艙體

1、氧艙殼體

氧艙艙體是采用Q345R專用容器鋼板，經銑邊處理后，采用先進的雙面坡口

自動焊接技術加工制成，經 X光探傷評定和壓力試驗檢測合格。

2、隨動升降耐壓自封門（國內首創，本公司獨家所有）    4扇

艙門凈空尺寸：高度1700mm

寬度800mm

隨動升降式輕

型薄殼自封門

隨動升降耐壓自封門

門是微壓自閉門，其薄殼與門板均由專用容器鋼板制造，鋼材有具有生產容

器鋼板資質的單位提供，并隨鋼材提供材質證書。

該形式的氧艙門是 2011年初本公司開發的又一輪新專利技術（專利號：ZL

2013 2 0176074.1），其特點：

A、解決了傳統氧艙門結構無法解決的門檻和艙內、外地坪高低落差的難題，使

氧艙大廳地坪、門檻、艙內地板能保持在同一平面，極大地方便了人員的進

出，特別是行動不便的輪椅、擔架車及急救設備的進出。

B、提高了人員（特別是行動不便的病員）的方便與安全，并減輕了醫務人員的

勞動強度。

3．艙內座椅

12套

艙內座椅設計成高靠背角度可調客車用豪華阻燃座椅，在艙內沿艙壁分兩排

布置在地板的兩側。座椅的寬度與長度均符合標準型座椅尺寸。

4

上海七零一所楊園高壓氧艙有限公司

4．觀察窗

觀察窗透光尺寸：Φ200mm

6套

治療艙

過渡艙

4套

2套

觀察窗以偶數裝配在艙體兩側最佳位置上，并為同一高度；觀察窗的中心

標高距地面高度合適，便于醫生觀察病人。觀察窗有機玻璃為透明、耐壓隔板，

采用平板圓形工業有機玻璃制作，厚度為 30mm。通過觀察窗能觀察到艙內的任

意一個患者。

5．視頻監控裝置

4套

在每個艙室內端頭相對應的內置封頭門孔的上方各設置一套潛入式防爆攝

像頭，能以最大最廣的攝像方位攝取艙內的圖像。

6．潛入式外照明系統

艙內共設置

10套

6套

4套

治療艙設

過渡艙設

本公司潛入式外照明系統，該系統的電源與艙內環境完全隔開。

7．艙室應急卸壓閥

4套

（1）數量：治療艙2套

過渡艙2套；

（2）位置：艙外應急卸壓閥安裝在操縱臺附近；

艙內應急卸壓閥安裝在箱柜中，有明顯標志，病人不能隨意啟閉。

（3）標記和閥柄：閥體涂紅色醒目標記，閥桿向上方，閥柄下壓位操作；各

艙室配置的應急卸壓閥，能夠在2.5分鐘之內將處在0.2MPa工作壓力的艙壓降

至0.01MPa，但解壓過程不得少于1.5分鐘，以確保病員免受減壓損傷。

8．生物電導聯接線裝置

（1）數量  3套；

（2）功能：15芯，絕緣屏蔽性。

各艙室均設置生物電導聯接線裝置，治療艙 2套、過渡艙 1套。生物電導

聯接線裝置具有可靠使用性能和屏蔽絕緣功能；進艙線路全程金屬套管保護，

導線柱采用組合快插聯件，配置位置絕佳，需要時可對任何位置的病人進行心

5

上海七零一所楊園高壓氧艙有限公司

電等監護。

9．艙體遞物筒

（1）數量  2套；

（2）遞物筒尺寸：DN300×400mm

（3）遞物筒附屬裝置：內外各配專用平衡閥及艙外壓力表1只。

密封結構：外端蓋設漸開式壓緊密封裝置、不存在快開式外開門安全隱患，

內端蓋為特制開閉系統，確保遞物筒物品傳遞時間不大于 1分鐘。

10．艙壁舾裝用材料A級

艙壁表面采用乳白色彩鋼板舾裝，強度高、不變色、不會氧化，接縫由鋁合

金或不銹鋼壓條規范飾裝，舾裝用的結構骨架采用方鋼焊接。

11．艙內頂棚裝飾用材采用合金裝飾板；地板采用優質防滑地磚鋪設。

內部裝飾材料均達到消防等級 A級或B1級。

12．座椅裙板

座椅下方裙板及座椅邊護板采用淺色彩鋼板舾裝。

13.艙內藥品柜

2套

主、過渡艙各設1套

14．艙內一級吸氧裝置（含吸痰裝置）

3套

治療艙2套

過渡艙1套

急救供氧裝置由供氧流量計、流量調節閥、快插式供氧接咀、壓力表和不銹

鋼面板組成，使用時，可通過上述裝置觀察、控制供氧量和方便使用供氧裝置。

另外吸痰真空表、接插口也安裝在同一面板上，便于重癥病人吸痰使用，共3套。

二．壓力調節系統

本系統采用手動、電操器及計算機控制三種操作控制方式：

整套系統的操作控制精確、可靠；系統的供氣管路、閥門為不銹鋼材質，材

質為：S30408不銹鋼，所有連接件的密封面材料為橡膠；管路與管路之間以及

管路與設備之間的連接必須通過連接件，不得直接對焊；消音器材質采用符合

GB50222-1995中規定的 A級材料制造。同時艙內配置了氣體防短路裝置，可保

證通風換氣效果，防止氧濃度升高，提高氧艙安全性。

6

上海七零一所楊園高壓氧艙有限公司

主要配置

（1）螺桿空壓機

2臺

（排氣壓力：1.0MPa，排氣量：1.7m/min）

3

（2）冷凍式干燥機

（3）儲氣罐

2臺

2只

8m

3

/1.0MPa

Φ1800mm

（4）精密過濾器（帶自動排水器）

（5）電動調節閥及手作器

（6）手動控制閥

2套

各4套

4套

（7）進排氣消音器

4套

多級擴容式，阻性抗性綜合消音器，保證噪聲≤65Db（A）

（8）氣體防短路裝置

2套

（9）安裝前要先做脫脂處理，供氣系統管件為不銹鋼材料。

三．呼吸氣系統

采用單人單管路組合低阻力供排氧方式

艙內的環境氧濃度應始終控制在規定的安全范圍以內≤23%

終端的吸排氧阻力較低；

供氧由用戶集中供氧管路（DN32）以0.55-0.60MPa壓力接至氧艙控制臺處

主要配置

（1）單人供氧管道系統

12套

12套

12套

12套

12套

（2）單人供氧截止閥

（3）單人供氧緩沖罐

（4）自動微小阻力呼吸調節器

（5）吸排氧裝置

每個吸氧位置均能實現常規吸氧、霧化吸氧功能

（6）供排氧調節閥

4套

（7）系統供氧管路（經過管內脫脂處理）

（8）排氧濾水器

2套

7

上海七零一所楊園高壓氧艙有限公司

在艙體外底部裝配2個排氧濾水器，主要用于收集兩個艙內的病人呼出氣體

中的水分，以利于排氧氣體暢通輸出。排氧濾水器設置在艙外最低點，以防水分

蓄積在管道內。

（9）多功能綜合吸氧（吸痰）系統

3套

四．控制臺

（1）數量：1組。

（2）結構形式

采用由專業制造廠沖壓成型的流線型結構，布置于氧艙本體一側的中間專

用控制室內，視頻監控置于控制臺兩端特定位置，操艙用計算機（一體機）布

置在控制臺中央位置。

（3）加、減壓閥

（1）型號及數量

電動調節閥

4套

4套

4套

手動供排氣截止閥

供、排氧截止閥

（4）壓力表

（1）氧源壓力表

（2）供氧壓力表

1只

1只

8

上海七零一所楊園高壓氧艙有限公司

（3）氣源壓力表

（4）精密級壓力表

（5）艙室壓力表

1只

2只

2只

2套

1套

（5）溫度顯示儀

（6）對講系統雙通道氧艙專用多路對講機

（7）供氧控制裝置

單人供氧流量計

12套

2臺

2套

（8）全自動微電腦控制聲光報警式測氧儀

（9）氣體采樣流量計

每臺測氧儀配置一套

（10）應急呼叫裝置

數量：各艙設應急呼叫裝置1套

性能：防爆式接近開關

共2套

2套

（11）消防水噴淋系統緊急啟動控制裝置

五．艙內環境調節系統

本系統采用線控方式；

循環方式：磁耦合感應傳動送風系統。并配有本公司獨有的送新風裝置，自動

地源源不斷地隨空調循環而送入新風，使艙內大有新鮮空氣的感覺。

（1）治療艙配過渡艙均配2P掛壁式空調器各1臺

（2）磁耦合專用空調傳動裝置（本公司研發）

（3）減震消音器

2臺

2套

2套

2套

（4）低噪音電機

僅空調時噪聲≤60dB（A）

四季保證艙內溫度18C-26C范圍內,溫度變化率不大于3C/min

0        0                                                    0

9

上海七零一所楊園高壓氧艙有限公司

六、電氣控制系統

配電柜

采用冷扎鋼板經專業加工制作，配電柜內接線合乎邏輯，分布合理；

具有可靠的安全防護設施和保護裝置；

配電柜安裝于與空壓機機房內，便于巡檢；

氧艙全系統的配電控制均通過該配電柜實現；

配置不間斷電源，停電狀態時可保證應急照明、測氧儀、通訊對講、應急呼叫等

裝置用電時間不少于30分鐘；配線合理、線路清晰、線號準確；

主要配置

（1）隔離變壓器（控制臺內）

該設備確保在漏電或電器故障時對人體實施有效保護

（2）斷路器

1臺

3只

（3）電流超載保護開關

（4）接線端子附件

4只

1套

1套

（5）配電柜箱體

七．氮氣驅動獨立消防水噴淋系統

本公司產品特點是用高壓氮氣為氣源（國內首創），經減壓器保證自始至自

終使水柜保持1.0MPa的工作壓力；消防專用的噴淋頭保證規定的噴淋流速與水

10

上海七零一所楊園高壓氧艙有限公司

量，在噴淋結束時有專門的液位開關，關閉電磁閥使工作氮氣不會進入氧艙；

每個艙室內均設有消防應急啟動按鈕（隔離式）。保證噴水反應時間不大于3秒。

使用氮氣氣源后水質不會變質，確保系統可靠工作。

（1）向艙內均勻噴水時，水霧噴灑均勻，遍布所有保護面積；

（2）噴水強度達到每方米的保護面積50L的水量，即≦50L/m.min

2

（3）持續噴水時間不少于1分鐘；

（4）響應<3S

（5）可在艙內、艙外進行有效控制

主要配置

（1）噴頭ZSTWB-160-90

（2）噴頭接口及通艙件

（3）先導電磁閥 PN1.0  DN50

（4）先導電磁閥 PN1.0  DN40

（5）浮子液位開關

6只

6套

1只

1只

1只

1只

1臺

2只

2套

2只

1套

（6）水位尺

（7）1.13m壓力水罐（附防蝕鋅塊）

3

（8）減壓器

（9）不銹鋼管路及附件

（10）氮氣瓶（醫院自備）

（11）氮氣瓶支持架

八．彩色電視監控系統

（1）采用電視監控方式

（2）顯示器置于控制臺上

主要配置

（1）彩色液晶顯示器（置于控制臺屏面）

（2）彩色高清攝像機

2臺

4臺

4套

（3）視頻連接線及電器元件

11

上海七零一所楊園高壓氧艙有限公司

九．計算機操艙管理系統

9.1系統總介紹

醫用空氣加壓氧艙計算機自動化管理操艙系統是氧艙發展的趨勢，已逐步在

許多大中型醫用空氣加壓氧艙上得到廣泛應用，該系統的應用提高了設備運行的

安全可靠性和自動化控制水平，減輕了操艙人員的勞動強度，具備安全可靠、操

作簡便、穩定性好等優點。

9.2系統工作原理

通過對各種傳感器采集到所對應的各種有關壓力、氧濃度、溫濕度等數據，

輸入系統處理中樞，經計算機處理并在顯示屏上顯示，系統處理中樞對有關信號

經比較處理后按預定程序發出指令來控制加減壓系統運行，系統運行過程中如遇

艙內患者不適應情況，隨時終止程序運行。

9.3系統主要功能

（1）用戶界面

（2）加減壓過程的程序化控制

（3）智能排氧

（4）氧濃度自動監控

（5）故障自檢功能

（6）語音提示

12

上海七零一所楊園高壓氧艙有限公司

（7）艙內壓力自動保護

（8）智能記錄

（9）智能客戶接口

（10）軟件系統一鍵還源

（11）斷電自保

（12）記錄、存檔和打印：

主要配置

（1）PLC可編程控制器

1臺

1只

2只

2只

1套

1臺

1套

1套

1套

1套

3只

1只

2只

1臺

（2）EM235  2路輸入1路輸出

（3）模擬量輸入模塊  EM232 4路輸入

（4）模擬量輸出模塊  EM231 2路輸出

（5）PLC程序

（6）一體機電腦

（6）OEM系統軟件

（7）三維力控軟件

（8）PC/PPI接口電纜

（9）接口轉換模塊

（10）MEAS壓力變送器  M5156-000005-010BG

M5156-000005-016BG

（11）溫濕度變送器    NKHT-G2-5H-AI-7AI-W2

（12）交直流開關電源

13

上海七零一所楊園高壓氧艙有限公司

五、主要材料及設備生產配置表

序號

一

設備及材料名稱

氧艙艙體部分

材料規格型號

產地

技術參數

數量

（一）氧艙殼體

氧艙殼體下料、除銹成型、

銑邊、雙面自動焊接

1

2

Q345R

上海鋼鐵

專用容器板

專用容器板

16噸

2個

常熟市

壓力容器

封頭廠

殼體封頭

Q345R

常熟市

壓力容器

封頭廠

如冷成型，需熱

處理

3

殼體中間封頭

門框

Q345R

Q345R

1個

4

5

本公司

δ 24mm加強型

4個

4扇

Q345R

隨動升降耐壓自封門（國

內首創）

本公司制

作

微壓自動鎖緊

高×寬(mm)：1700×

800

觀察窗開孔銑邊、雙面法

蘭加固

6

7

Φ200

本公司

本公司

加強型

加強型

6個

4套

6套

10套

2套

視頻監控裝置

無電源進艙

特制

承壓0.3MPa，符

合GB/T7134

8

高強度工業有機玻璃

潛入式節能照明燈

上海會波

9

帶耐壓罩,18W

DN300×400mm

本公司   LED燈

遞物筒總成

(漸開式外開門)

10

本公司

配壓力顯示

A44Y-16C

上海梅隴

閥門制造

有限公司

上海埃美

柯閥門廠

彈簧封閉帶扳

手全啟式安全     4套

閥

11

艙體安全閥

PN1.6 DN50

整定壓力：0.22MPa

12

13

14

艙內外應急減壓裝置

氧艙支座

快開式、蝶閥

4套

2套

全套

鞍座Q345R

本公司

本公司

通艙管件、管座、填料函

等

（二）艙內設施

1

2

吸排氧裝置

艙內藥品柜

本公司

本公司

12套

2套

14

上海七零一所楊園高壓氧艙有限公司

3

4

5

艙內輸液吊架

環形吊架

氧艙專用

本公司

不銹鋼材質

2套

煙臺市電

訊廣播器

材廠

艙內全方位拾音對講裝置

艙內音響揚聲器

高保真、屏蔽型   4套

4只

上海凱歌

（三）艙內裝飾

上海順宇

彩鋼結構

制作有限

公司

L×W：

1200×2400mm

雙面噴涂乳白

色

1

彩色鋼板

全套

2

3

4

5

6

7

8

9

合金裝飾板頂棚

裝飾板方骨架

上海

壓制成型

全套

全套

全套

12套

10套

全套

全套

全套

上海市購

方鋼管鋁合金型上海南福

壓縫材料

材

公司

高靠背角度可調座椅

艙內裝飾燈罩

寬550mm

上海

采用阻燃面料

優質防滑

上海

廣東佛山

本公司

上海

L×W：

艙內采用高檔地磚鋪面

艙內金屬支架及鋼地板

裝潢附料

600×600mm

角鋼L50、鋼板  δ4

（四）艙內急救設施及應急控制裝置

艙內多功能急救供氧及負

壓吸引系統

供氧、排氧雙流

量監控

1

2

3

綜合面板

本公司

本公司

本公司

3套

1套

2套

艙外吸引器、接口、壓力

表

負壓可調

可滿足心電監

護用

艙內生物電接線插頭板

無觸點感應式

啟動時不產生     2套

艙內無觸點感應式緊急呼

叫報警裝置

4

上海

火花

消防水噴淋系統緊急啟動

控制裝置

啟動時響應時

2套

5

本公司

間<3秒

二

壓力調節系統

15

上海七零一所楊園高壓氧艙有限公司

排氣壓力：

1.0MPa

排氣量：

1

螺桿空壓機

CS15-10

HDF21

凌格風

凌格風

2臺

1.7m/min

3

處理量：

2.1m/min

3

2

3

冷凍干燥機

儲氣罐

2臺

2臺

8/1.0MPa

3

本公司

Φ1800mm

Q345R

上海梅隴

閥門制造   PN1.6 DN40

有限公司

PN1.6 DN40

4

5

6

儲氣罐安全閥

2只

1套

4套

彈簧自提式

精密過濾器

YUKA

上海特比   PN1.6 DN40

浙江金鋒自

DN40、DN32

動化儀表有

DN50

ZDLP-16K

ZR-XDFD1D

電動調節閥及手操器

限公司

上海船用

泵閥制造

有限公司

7

手動控制閥

4只

8

9

進氣消音器

不銹鋼材質

碳鋼

本公司

本公司

本公司

上海

2套

2套

2套

排氣消音器

10

11

三

1

氣體防短路裝置

供氣管道

不銹鋼管

呼吸氣系統

單人供氧管道系統

單人供氧截止閥

單人供氧緩沖罐

自動微小阻力呼吸調節器

吸排氧管道

Φ8mm

本公司

12套

12套

12套

12套

12套

4套

上海氣體

閥門廠

2

銅質

3

本公司

4

浙江梅城

浙江梅城

Ф94mm

5

蘭白管

上海氣體

閥門廠

6

供排氧控制閥

經過管內脫脂處

理

7

8

系統供氧管路

排氧濾水器

上海鋼鐵

全套

上海氣動

成套廠

2套

16

上海七零一所楊園高壓氧艙有限公司

四

1

控制臺

組合式結構，專業上海三聚電

控制臺外殼

面板及其開孔加工

氧源壓力表

供氧壓力表

氣源壓力表

精密壓力表

普通壓力表

專業型材

1套

1套

1只

1只

1只

2只

2只

廠訂做

器有限公司

上海三聚電

器有限公司

上海減壓器

廠有限公司

上海減壓器

廠有限公司

上海減壓器

廠有限公司

上海減壓器

廠有限公司

上海減壓器

廠有限公司

上海華原

2

美觀、高雅

Y0-100ZT

0-25MPa

3

YO-100ZT

0-1.6MPa

YO-100ZT

0-1.6MPa

Yb150AZT

0-0.4MPa

Y-100ZT

4

5

6

7

0-0.4MPa

8

溫度顯示儀

醫用儀表

有限公司

2套

煙臺市電訊

廣播器材廠

常州雙環熱

工儀表公司

9

對講系統

DK-Ⅱ型，一拖四

1套

10

單人供氧流量計

DK800

12只

ML-1型，配打印

機，氧電極使用壽

命2年

全自動微電腦控制聲光報

警式測氧儀

北京

11

12

2臺

航天鵬誠

常州雙環熱

工儀表公司

長江電器

氣體采樣流量計

LZB-3WB型

LA38型

2套

2套

13

五

1

應急呼叫裝置

有限公司

艙內環境調節系統

分體式冷暖空調

磁耦合專用空調傳動裝置

減震消音器

經本公司

改造

主艙2P吸頂式

副艙2P掛壁式

各1臺

2套

2

本公司研發

本公司

3

2套

常州五美椅

寶馬有限

公司

4

低噪音電機

2套

2套

5

6

空調送新風裝置

法蘭及固定支架

本公司研發

本公司

17

上海七零一所楊園高壓氧艙有限公司

六

1

電氣控制系統

電氣控制柜殼體總成

斷路器

本公司

1臺

3只

4只

1臺

1臺

長江電器

有限公司

2

3

電流超載保護開關

隔離變壓器

上海

上海和權實

業有限公司

4

2KVA

5

應急電源

UPS2000

深圳山特

上海孫橋電

線電氣廠

有限公司

接線端子及其它附料元件

（含電線電纜的總線）

6

1套

七

1

氮氣驅動獨立消防水噴淋系統

噴頭ZSTWB-160-90

上海

上海

6只

6套

1只

1只

1只

2

噴頭接口及通艙件

3

先導電磁閥 PN1.0  DN50

先導電磁閥 PN1.0  DN40

浮子液位開關

浙江余姚儀

表器廠

4

上海東海股

份有限公司

上海東海股

份有限公司

5

6

7

8

管式液面計

1只

1臺

2只

Q345R

1.13m

3

壓力水罐

本公司

(附防蝕鋅塊)

上海

減壓器

YQY-1型

減壓器廠

上海潔軒五

金材料公司

9

10

11

八

1

不銹鋼管路及附件

氮氣瓶（用戶自備）

氮氣瓶支持架

2套

2只

1套

上海

本公司

彩色電視監控系統

彩色液晶顯示器

ADHT-C2200

廣東

2臺

4臺

2套

DS-2CE16C3T-IT3

-3.6

2

彩色高清攝像機

杭州

海康威視

3

視頻連接線及電器元件

18

上海七零一所楊園高壓氧艙有限公司

4

九

1

攝像頭防爆罩

計算機操艙管理系統

PLC可編程控制器

模擬量輸入模塊

模擬量輸入模塊

模擬量輸出模塊

PLC程序

本公司

4套

進口226

1臺

2只

1只

2只

1套

1臺

1套

1套

1套

1套

3只

2

EM232 4路輸入

EM235 2路輸入

1路輸出

3

4

EM231 2路輸出

5

本公司

6

一體機電腦

7

OEM系統軟件

8

三維力控軟件

PC/PPI接口電纜

接口轉換模塊

9

10

M5156-000005-01

0BG

11    MEAS壓力變送器

M5156-000005-01

6BG

1只

2只

1臺

NKHT-G2-5H-AI-7

AI-W2

12

13

溫濕度變送器

電源220-24V

200W

19

上海七零一所楊園高壓氧艙有限公司

一、技術標準

    本次設計的10人醫用空氣加壓氧艙要求：雙艙四門式醫用空氣加壓氧艙結構，總體建造水平達到國內最先進水平，設備的設計、制造、安裝、檢驗、驗收等必須依據和符合（或高于）下列標準:

1．TSG 24《氧艙安全技術監察規程》；

2．TSG 21《固定式壓力容器安全技術監察規程》；

3．GB/T 12130《醫用空氣加壓氧艙》；

4．GB/T 150《壓力容器》；

5．符合ISO9000質量管理體系認證要求。

二、技術規格參數

（一）艙體部分

*1．結構形式：雙艙四門艙體。

2．氧艙規格要求：艙體直徑為2400mm，長度為7500mm。

3．工作壓力0.2MPa。

4．治療人數：10人 其中治療艙6人，過渡艙4人。

5．人均艙容≥3m³ 。

* 6．艙門形式：一次沖壓成型高強度薄殼門。鎖緊方式：低壓自動鎖緊。

* 7．艙門透光尺寸及數量：透光尺寸：（高×寬）1400×700 mm。數量4套。

* 8．照明方式及數量：冷光源外照明，采用球面照明窗，數量6個。

9．觀察窗尺寸及數量：透光直徑160mm，數量6只。

10．攝像窗數量：2個，治療艙、過渡艙各1個。

* 11．遞物筒數量：2套，透光直徑300mm，治療艙、過渡艙各1套。采用回轉快開門遞物筒，確保安全可靠。

12．艙內座椅及數量：高壓氧艙專用座椅（外罩：阻燃等級≥B1級），共10個。

13．吸氧裝具布局方式及數量：采用壁掛式吸氧裝置。治療艙8個，過渡艙4個。

*14．艙內裝飾的設計采用手術室理念，兩側內壁無夾層，減少細菌殘留。金屬材料選用1.5mm鍍鋅冷軋鋼板，表層靜電噴塑，高強度，抗磨，抗撞，阻燃等級為A級。

15．艙內地板采用彩色高檔防滑地磚鋪面。

16．艙內配設吸痰裝置 2套: 治療艙、過渡艙各1套。

17．艙內配設急救供氧裝置2套: 治療艙、過渡艙各1套。

18．艙內配呼吸機氣源裝置2套：治療艙、過渡艙各1套。

* 19．配設生物電無損導聯裝置接口2套：治療艙、過渡艙各1套。

20．艙內配全方位拾音對講裝置2套：治療艙、過渡艙各1套。

21．艙內配無觸點感應式應急呼叫報警裝置2套：治療艙、過渡艙各1套。

22．每艙室均設置自動泄壓安全閥2套，并配手動緊急卸壓裝置。

（二）操作控制臺

操控方式：機械手動控制+電動遙控

1．加減壓（手動）操作閥門4套。

2． 電動遙控裝置4套。

3．供排氧操作閥門4套。

4．壓力顯示系統7套。

5．智能聲光報警式測氧儀2套。

6．氧艙專用雙工對講機1套。

7．數顯溫控儀2套。

8．音樂播放器1臺。

9．應急電源（SD1000）1臺。

10．單人吸氧動態顯示儀10位。

11．急救供氧裝置2套（流量計、急救截止閥）。

12．采樣流量計2套。

13．吸氧計時器2套。

14．霧化控制器2套。

（三）壓力調節系統

1．空壓機：靜音型螺桿空壓機，2臺，排氣量滿足國家標準要求。

2．空氣冷卻系統：冷凍式干燥機2臺。

3．空氣凈化系統：采用優質氣水分離器、空氣過濾器進行多級過濾，保證進艙氣體符合國家衛生標準。

4．儲氣罐：設計壓力1.5MPa，最高工作壓力1.4MPa，容積5m3，2臺。

5．系統管路及閥件等符合新標準要求。

（四）呼吸氣系統

1．呼吸氣體供應裝置：采用低阻力供氧方式，配低阻力呼吸調節器、傳感、供氧緩沖包。

2．排氧方式：緩沖式艙外排氧。

*3．艙內吸氧裝具采用多功能吸氧裝置，并配置醫用氧艙霧化吸氧裝置10套。

4．氧源：氧氣匯流排     　　   　  □

院方液態氧          　　　□

5．系統管路及閥件等符合新標準要求。

（五）艙內環境調節系統

1．空調：采用海爾壁掛分體冷暖空調。治療艙1.5P 1臺，過渡艙1.5P 1臺。

2．送風方式，采用永磁耦合感應傳動。

（六）電氣控制系統

設立獨立式配電系統，采用漏電保護器和隔離變壓器雙重安全保護，雙電源自動切換。

（七）監控系統

1．采用數字高清攝像機：2臺，其中治療艙1臺，過渡艙1臺；50寸液晶顯示器1臺。

2．監視畫面經由硬盤錄像機，將每個攝像機畫面顯示于監視屏上。

（八）消防系統

1．按GB/T12130-2005《醫用空氣加壓氧艙》標準之要求，各艙室均配置水噴淋消防設施，要求噴水強度不小于50L/（m2.min），噴水動作響應時間不大于3s，并在操作控制臺及艙內醒目位置設置快開式氣動控制閥，以確保緊急狀態下使用。

* 2．采用細水霧滅火系統。有效滅火降溫。

3．配備滿足消防要求的消防水罐。

（九）安全附件和安全保護裝置

 1．安全閥：治療艙、過渡艙配置安全閥各2只。

　　儲氣罐、消防水罐配置安全閥各1只。

 2．遞物筒配裝壓力鎖定、低壓自動開啟裝置各1套。

　　遞物筒配裝壓力顯示儀表各1套。

 3．壓縮機配裝超壓自動停機、低壓自動復位裝置。

 4．各艙室內、外應急卸壓裝置各1套。

微波是指波長很短的無線電波，它所包括的波長范圍通常是300MHz～300GHz（即波長在1m-1mm）之間的電磁波。微波多功能治療儀，是利用微波的聚熱效應照射人體病變部位，該處水分子隨微波場而振動發熱，加速血液循環及組織的新陳代謝，促進血液和神經功能的恢復。尤其對抑制細菌增長、消炎、消腫具有顯著的療效。其應用范圍廣，療效顯著，已被國內外許多醫療機構采用，對一些疾病的治療取得了令人滿意的效果。

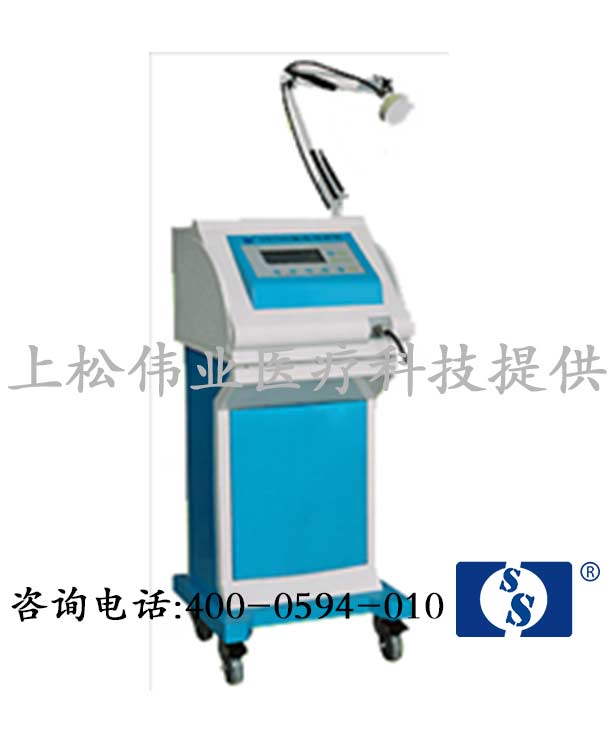

WB-3100型微波治療儀采用微波的頻率是2450MHZ，在人體上其作用深度為35cm，對局部作用一定時間后，深5cm處的溫度可升至40℃左右，它產生的熱效應穿透力強，有效率高，這是紅外、短波、超短波的致熱所無法比擬的，它的穿透力可通過脂肪層到肌肉層，因此利用微波能量可以活血、消炎、止痛，對各種炎癥具有顯著療效。

產品特點

該微波治療儀操作簡單。通過更換不同探頭（輻射器），可治療不同的疾病；功率及時間采用數字式控制，LED顯示，定時準確并具有聲響提示功能，給醫務人員的操作帶來方便。

產品概述

1、 微電腦模糊控制技術，可靠性高，徹底克服了傳統電腦控 制的“死機”問題。
2、 高頻開關電源技術,電網適應范圍寬(AC：170—260V)，微波輸 出不受電網電壓波動的影響
3、 理療時，微電腦仿生技術，模擬人工熱敷、推拿、按摩、針灸， 大大提高了理療效果
4、 最大微波功率限制保護，系統過載保護，保障了安全治療。
5、 治療時間及微波輸出功率均由電腦控制，精度高。

理療時微波輸出方式有四種方式可供選擇：
★ 連續輸出（熱敷效果）
★ 正弦波調制輸出（按摩效果）
★ 三角波調制輸出（推拿效果）
★ 脈沖波調制輸出（針灸效果）

儀器標準配置：

主 機： 1臺；
包裝箱： 1個；
探頭線(理療和治療)： 2根；
理療探頭：2個；治療探頭：7個；
腳踏開關：1個；
地線：1根； 電源線：1根；
支架：1套；

3-5分鐘掃描，可以實現對人體整體各組織、各器官功能的全面監測，并對亞健康及早期病變進行準確地評估，預測潛在的危險因素及疾病發展方向，對疾病風險作出早期預警。

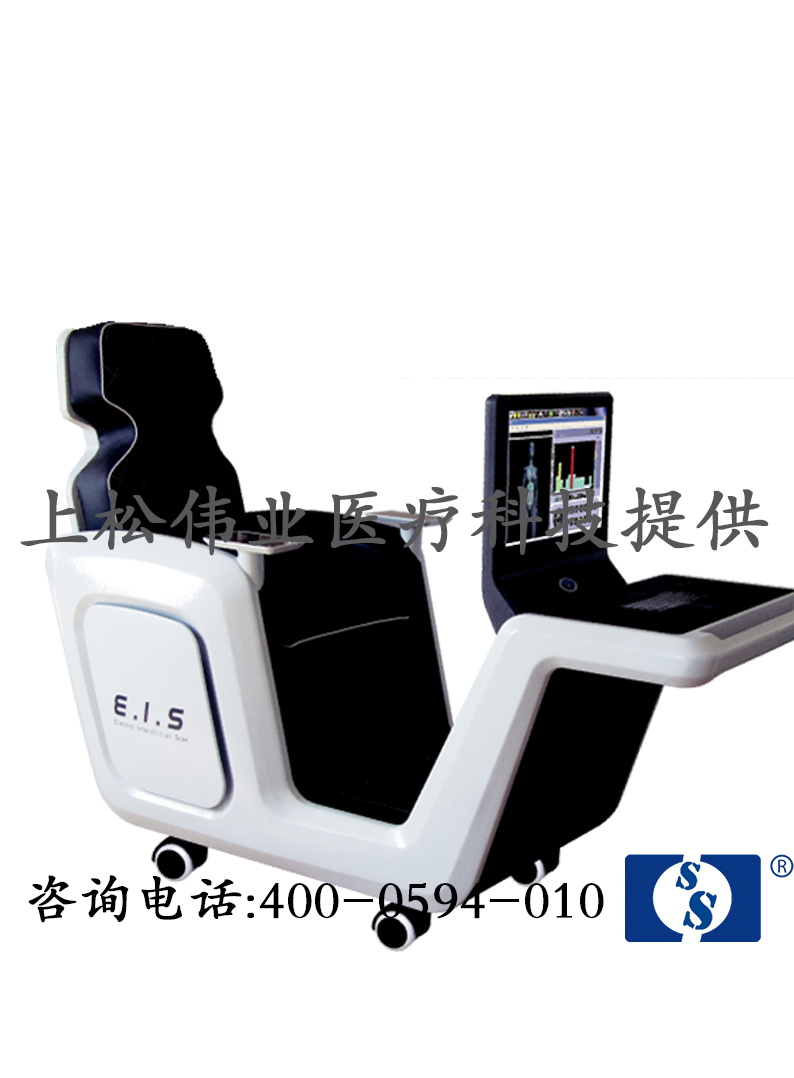

鷹演人體功能掃描儀是法國獨創的軍事醫學高科技成果，榮獲國家專利。目前其應用價值主要體現在：

1、健康體檢，對人體各系統、組織、器官、部位的功能進行全方位、多角度的立體定向掃描，可以早期發現潛在的隱患和病變。

2、功能醫學檢測:是根據每一個病人獨特而與眾不同的體質，評估身體器官無臨床癥狀變化的功能狀況，其評估器官的“功能”而非僅器官的“病理”

3、對目前其他檢測技術無法企及的器官進行掃描評估，提供更全面、科學的診治意見，是對目前其他診治技術合理、有效的補充。

4、對目前不列為常規檢測的一些項目：人體激素、神經遞質、間質血氣、淋巴、神經系統功能進行有效監測和評估。

5、對亞健康人群，各類疾病人群進行干預或治療效果評價的有力手段，通過動態監測提出更為合理的指導意見。

6、對目前的各種治療、干預手段：藥物治療、放療、生物治療、基因治療、化療的不良反應進行有效監控和警示。

鷹演采用獨創的低電壓直流電刺激感應技術，向人體發送2 5 5次/ 3秒，1 . 2 8 V的低電壓直流信號刺激，在人體組織內轉化為離子流，依據離子流在陰陽兩極的極化運動，獲得組織的電阻、電傳導性、 P H 值、電壓以及細胞膜的動作電位。

鷹演檢測人體各臟器間質細胞的電生理活性，并根據生理反饋信號的單向導通性，進行計時電流分析法分析，通過數學模型對數據進行分析， 檢測結果以人體3D重建圖象、數字參數和圖表形式顯示。
